ТЕХНИЧЕСКОЕ ПРОТИВОДЕЙСТВИЕ ИСПОЛЬЗОВАНИЮ МОБИЛЬНЫХ СРЕДСТВ ПЕРЕДАЧИ ДАННЫХ В УЧРЕЖДЕНИЯХ ФСИН РОССИИ

Мобильный телефон стал одним из самых востребованных изобретений 20-го века. Помимо положительных качеств и удобств мобильной сотовой связи, существует ряд негативных последствий, сказывающихся на служебной деятельности различных подразделений силовых ведомств. Проблема утечки информации на территории режимного учреждения по средствам мобильной сотовой связи является актуальной на сегодняшний день.

Целью работы является обоснование возможности применения пространственно-направленного радиоподавления мобильных средств передачи данных в учреждениях уголовно-исполнительной системы.

Для обеспечения конфиденциальности служебной информации и защиты ее от утечки по радиоканалу, в частности при использовании любых радио устройств, в уголовно-исполнительной системе наиболее целесообразно применение подавителей сигнала сотовой связи. При этом следует учитывать, что исправительные учреждения в большинстве случаев находятся в населенных пунктах. Это означает, что грубо накрывать помехой все учреждение и прилегающие территории нельзя. Необходимо локализовать радиочастотный шум внутри самого учреждения. При решении этой задачи необходимо выполнить условие, что бы уровень шума за пределами учреждения не мешал нормальной работе средств связи других ведомств и местному населению.

В ходе проектирования средств помех, удовлетворяющих предъявленным требованиям, в качестве излучающего элемента выбрана логопериодическая антенна. Ее основными достоинствами является широкодиа-пазонность по частоте и пространственная направленность.

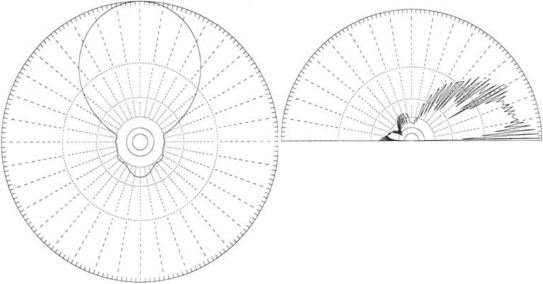

Диаграмма направленности логопериодической вибраторной антенны, спроектированной для диапазона частот стандарта GSM, изображена на рисунке 1.

Рис. 1. Диаграмма направленности

Из рисунка видно, что угол диаграммы направленности по уровню 0,7 составляет около 60°, это позволяет покрыть большую площадь в определенном направлении.

Изучив характеристики антенны, становится возможным представить один из вариантов реализации решения поставленной задачи.

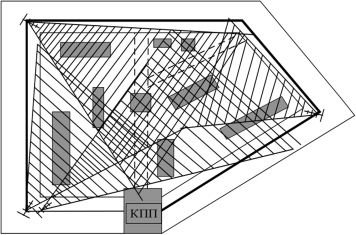

На рисунке 2 изображен план периметра типового исправительного учреждения, находящегося в непосредственной близости с жилыми районами. Направленные антенны расположены таким образом, что покрывают всю площадь внутри учреждения, а мощность средств помех рассчитана, исходя из условия, чтобы уровень шума не препятствовал нормальной работе средств связи за переделами периметра.

Жилой комлекс

Административное здание

Рис. 2. План периметра исправительного учреждения

Согласно приказа МЮ РФ от 4 сентября 2006 года № 279 «Об утверждении Наставления по оборудованию инженерно-технических средств охраны и надзора объектов уголовно-исполнительной системы» и приказа МЮ РФ от 17 июля 2013 года № 94 «О внесении изменений в приказ Министерства юстиции Российской Федерации от 4 сентября 2006 г. № 279», на объектах уголовно-исполнительной системы, подвергшихся реконструкции, при переоборудовании существующего полотна основного ограждения могут применяться различные материалы, а именно железобетон, металлопрофиль, кирпич. Такое ограждение служит хорошим экраном для излучения, что позволяет отчертить четкие границы зоны радиоподавления.

Таким образом в работе обоснована возможность применения пространственно-направленного радиоподавления мобильных средств передачи данных в учреждениях уголовно-исполнительной системы.

Литература

1. Галкин, В. А. Цифровая мобильная радио связь : учеб, пособие для вузов /

В. А. Галкин. - 2-е изд., перераб. и доп.- М. : Горячая линия - Телеком, 2014. -592 с.

2. Борисов, В. П. Опыт, теория и открытия, предшествовавшие эпохе радио / В. П. Борисов, В. Н. Сретенский // Радиотехника. - 1995. - № 4 - С. 17-19.
3. Бобков. В. Ю. Сотовые системы мобильной радиосвязи : учеб, пособие / В. Ю. Бобков, И. А. Цикин. - 2-е изд., перераб. и доп.- СПб.: БХВ-Петербург, 2013. -432 с.
4. Сомов. А. М. Антенно-фидерные устройства : учеб, пособие / А. М. Сомов, В. В. Старостин, Р. В. Кабетов. - М.: Горячая линия - Телеком, 2011. - 404 с.
5. Об утверждении Наставления по оборудованию инженерно-технических средств охраны и надзора объектов уголовно-исполнительной системы : приказ Минюста России : [от 4 сент. 2006 г. № 279] // СПС «КонсультантПлюс».
6. О внесении изменений в приказ Министерства юстиции Российской Федерации от 4 сентября 2006 г. №279 : приказ Минюста России : [от 17 июля 2013 г. № 94] // СПС «КонсультантПлюс».
