Специальные переговорные устройства

Переговорные устройства, находящиеся на вооружении пожарно-спасательных подразделений, предназначены для организации прямой двухсторонней связи между постовым поста безопасности ГДЗС и командирами звеньев ГДЗС (абонентами оконечных устройств), ведущими разведку в непригодной для дыхания среде с использованием средств индивидуальной защиты органов дыхания [1].

Рис. 2.24. Специальное переговорное устройство СПУ-ЗА:

1 — пульт управления (ПУ); 2 — оконечное устройство (ОУ); 3 — гарнитура

Наиболее эффективно применение переговорных устройств при работе в зданиях и сооружениях подвального или полуподвального типа, а также при проведении подземных, горноспасательных операций, когда применение средств радиосвязи ограничено в связи с неблагоприятными физическими условиями распространения радиоволн.

К переговорным устройствам такого назначения относятся сигнальнопереговорное устройство СПУ-ЗК и специальное переговорное устройство СПУ-ЗА (рис. 2.24).

Состав СПУ-ЗА:

• - пульт оператора — 1 шт.;
• - оконечное устройство — 3 шт.;
• - гарнитура абонента — 4 шт.;
• - вкладки — 15 шт.;
• - чемодан для укладки — 1 шт.

СПУ-ЗА обеспечивает:

• - двухстороннюю связь оператора с любым из 3-х абонентов;
• - циркулярную передачу информации всем абонентам;
• - возможность прослушивания переговоров оператора с абонентами через встроенный громкоговоритель пульта;
• - возможность подключения внешней громкоговорящей установки;
• - ступенчатую регулировку громкости на пульте;
• - работу от встроенных источников питания;
• - возможность питания пульта от внешнего источника напряжением до 14 В;
• - выдачу тонального и светового сигналов на пульт при вызове оператора абонентом;
• - выдачу тонального и светового сигналов на пульт при обрыве или коротком замыкании линии на оконечном устройстве «тон»;
• - выдачу на телефон гарнитуры оконечного устройства прерывистого тонального сигнала о том, что на катушке заканчивается провод;
• - ведение переговоров оператора с абонентом на расстоянии до 465 м при последовательном соединении оконечных устройств (рис. 2.25, а);
• - установление через оператора двухсторонней связи между любыми двумя абонентами;
• - световую индикацию разряда источника питания.

Подготовка СПУ-ЗА к работе

СПУ-ЗА является переносным приемо-передающим устройством, позволяющим при сматывании провода с катушки оконечного устройства осуществлять двухстороннюю связь на расстоянии до 155 м при параллельном соединении оконечных устройств (рис. 2.25, б).

Конструкция пульта СПУ-ЗА предусматривает подключение линий к разъемам, расположенным на передней стенке. На задней стенке размещен отсек питания. На верхней панели находятся: переключатели разновидностей работ, вида питания и громкости, светодиоды сигнализации состояния линий связи, кнопка и светодиод контроля питания, тумблер включения громкоговорителя и кнопка выключения громкоговорителя. На боковой стенке находятся разъемы для подключения гарнитуры оператора, внешнего источника питания и внешней громкоговорящей установки.

465 метров

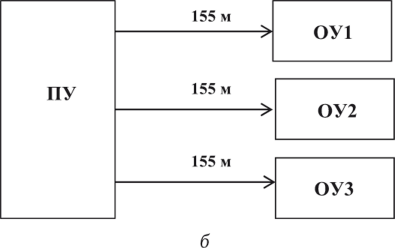

Рис. 2.25. Соединение оконечных устройств в СПУ-ЗА: а — последовательное; б — параллельное

Оконечное устройство содержит катушку с полевым проводом П-214М и разъемом на свободном конце для подключения к пульту, отсек питания, разъем для подключения гарнитуры, кнопки контроля питания и вызова, светодиод контроля разряда элементов питания, тумблер включения питания.

СПУ-ЗА работает следующим образом:

• 1. Переключатели ЛІ, Л2, ЛЗ пульта, установленные в положение «работа», производят подключение соответствующих абонентских линий к усилителю пульта.
• 2. При установке переключателей в положение «Деж» происходит отключение линий от усилителя пульта.
• 3. Вызов оператора абонентом осуществляется нажатием кнопки «Вызов» на оконечном устройстве. При этом на пульте высвечивается индикатор и прослушивается тональный сигнал.
• 4. При сматывании провода с катушки оконечного устройства за 5-30 м до окончания провода происходит замыкание контактов СПУ-ЗА, при этом в телефоне оконечного устройства прослушивается прерывистый сигнал.

• 5. При помощи переключателя «Громкость пульта» устанавливается необходимый уровень громкости.
• 6. При установке одновременно нескольких переключателей «Линия» в положении «Работа» осуществляется связь оператора с абонентами этих линий и между абонентами.
• 7. При установке СПУ-ЗА переключатель «Питание» пульта в положение «Внеш» напряжение питания на схему пульта подается от внешнего источника питания 9-14 В по кабелю, подключенному к разъему «Внешн. пит».
• 8. При последовательном соединении оконечных устройств (для увеличения дальности связи) на промежуточных оконечных устройствах отключается напряжение питания, на пульте свободные линии отключаются.

Порядок подготовки СПУ-ЗА к работе:

• 1. Извлечь из чемодана составные части СПУ-ЗА.
• 2. Установить СПУ-ЗА громкость в крайнее правое положение, остальные переключатели в положение «Откл».
• 3. Установить, соблюдая полярность, элементы питания. При питании пульта от внешнего источника, последний подключить к разъему «Внешнее питание» с помощью кабеля.
• 4. Соединить составные части.
• 5. На пульте переключатели ЛІ, Л2, ЛЗ установить в положение «Деж», переключатель «Питание» в положение «Вкл».
• 6. Нажать кнопку «Контроль питания», при этом светится контрольный светодиод.
• 7. Установить тумблер «Питание» на оконечных устройствах в положение «Вкл», проверить питание.
• 8. Надеть гарнитуру.
• 9. Нажать кнопку «Вызов» с первого оконечного устройства. На пульте должен светиться светодиод Л1, а в телефонах пульта и ОУ должен прослушиваться тональный сигнал.
• 10. Проверить работу от внешнего источника питания.
• 11. Установить органы управления в положение «Откл», отсоединить составные части СПУ-ЗА и уложить в чемодан.
• 12. Разместить чемодан в автомобиле ГДЗС.

Порядок работы СПУ-ЗА:

• 1. Вызов абонента оператором производится голосом при установке соответствующего переключателя «Линия» в положение «Работа». По окончании связи СПУ-ЗА переключатель «Линия» перевести в положение «Деж».
• 2. Для установления циркулярной связи между оператором и абонентами СПУ-ЗА переключатели ЛІ, Л2, ЛЗ установить в положение «Работа».
• 3. Для прослушивания информации от абонентов установить тумблер «Громкоговоритель» в положение «Вкл». При этом передача от оператора не производится. Для передачи нажать кнопку «Откл» громкоговорителя.

Для установки связи между двумя абонентами без участия оператора перевести СПУ-ЗА этих линий в положение «Деж». При этом оператор может проводить обмен сообщениями с третьим абонентом.

Конструкция пульта оператора предусматривает подключение: трех абонентских линий — от оконечных устройств; питающего кабеля — от внешнего источника питания; выносного динамика. Элементы питания размещают в специальном отсеке. На лицевой панели пульта расположены органы коммутации, сигнализации и управления.

Оконечное устройство (ОКУ) представляет собой катушку с полевым кабелем П-274М и отсеками для размещения элементов электрической схемы и элементов питания. Для автономного питания используются гальванические элементы типа 3R12 (СПУ-ЗК) и типа R14 (СПУ-ЗА). Оконечное устройство имеет рукоятку для наматывания кабеля на барабан. Для транспортировки на блоках (пульт и ОКУ) предусмотрены ремни и ручки.

Гарнитура состоит из одного головного телефона, устанавливаемого на ухе оператора, и ларингофона, крепящегося на гортани. Конструкция гарнитуры предусматривает звуковой контроль пользователем окружающей обстановки. Для обеспечения безопасности пользователя головной телефон имеет подушку безопасности, непосредственно прижимаемую к уху абонента. Гарнитура подключается к пульту и ОКУ через стандартный разъем.

Переговорные устройства имеют систему сигнализации, которая позволяет осуществлять контроль исправности абонентских линий, а также работоспособность источников питания (СПУ-ЗА). Для контроля исправности своего передающего устройства каждым абонентом и оператором пульта в переговорных устройствах сохранены явления местного эффекта.

Расстояние удаления звена ГДЗС от поста безопасности определяется длиной абонентской линии. При необходимости звено ГДЗС может работать и на большем расстоянии, при этом оконечные устройства подключаются последовательно. В качестве ЛС используется полевой кабель типа П-274 с медно-стальными жилами.

Сравнительная характеристика функциональных возможностей и технических характеристик устройств СПУ-ЗА и СПУ-ЗК представлена в табл. 2.7, 2.8 [1].

Таблица 2.7

Типовые характеристики специальных переговорных устройств

Окончание табл. 2.7

Таблица 2.8

Сравнительная характеристика функциональных возможностей СПУ

Примечание: (+) — такая возможность имеется; (-) — функция отсутствует.

Авторы: Сазонова С.А., Колодяжный С.А., Сушко Е.А.
