Факсимильная связь
Факсимильная связь исторически берет начало из телеграфной связи: факсимильная связь — это фототелеграф [1]. Факсимильная связь — вид электрической связи, предназначенный для передачи неподвижных плоских изображений (графических, иллюстративных и т.д.). По сравнению с телеграфной связью факсимильная связь характеризуется большим разнообразием передаваемой документальной информации (передача не только содержания, но и внешнего вида самого документа, фотографий, рисунков и т.д.) и более высокой помехоустойчивостью. Применение факсимильной связи в предыдущие годы сдерживалось из-за малой пропускной способности СП и невысокой достоверности передачи информации. Раньше фототелеграфная связь использовалась, главным образом, для передачи материалов газетных полос. Развитие электроники способствовало активному развитию факсимильной техники. Факсимильная связь эффективна при организации документооборота и может использоваться для передачи схем, карт, копий приказов, планов и т.д.
Абонентская факсимильная связь организуется по телефонной сети. В качестве каналов факсимильная связь использует стандартные телефонные каналы проводной связи или радиотелефонные каналы КТЧ. Факсимильная связь осуществляется при помощи факсимильных аппаратов, которые подключаются параллельно ТА абонентов. С помощью ТА устанавливается соединение между абонентами, и после этого осуществляется передача факсимильного сообщения, началом которой является нажатие кнопки соответствующей функции факсимильного аппарата (например, кнопка «Start»). Современные факсимильные аппараты конструктивно выполнены так, что позволяют передавать как речевые, так и факсимильные сообщения, т.е. совмещают функции телефонного и факсимильного аппаратов. Простота организации факсимильной связи дает возможность установки факсимильной техники не только на пунктах связи, а и у отдельных абонентов.
В пожарной охране факсимильная связь получила широкое применение и распространение. Часто используются системы факсимильной связи типа «ФОРМАТ», которые позволяют передавать графическую и текстовую информацию на пожарные автомобили, следующие к месту пожара.
Тракт факсимильной связи включает факсимильный передатчик, ЛС и факсимильный приемник. На рис. 2.20 представлена схема односторонней передачи факсимильного сообщения. В основу факсимильной связи положен метод передачи временной последовательности сигналов, характеризующих яркость отдельных элементов передаваемого документа и соответствующей репродукции на приемном бланке. Такой метод получил название метода развертки. В общем, схема односторонней передачи факсимильного сообщения включает в себя последовательно систему сканирования, систему передачи/приема сигнала и систему воспроизведения (печати).
Передающий ФА
Приемный ФА

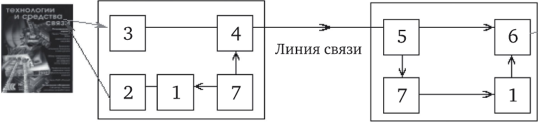

Рис. 2.20. Структурная схема системы факсимильной связи:
- 1 — развертывающее устройство; 2 — светооптическое устройство;
- 3 — фотоэлектрический преобразователь; 4 — модулятор (АЦП и УПС);
- 5 — демодулятор (УПС и ЦАП); 6 — воспроизводящая система;
- 7 — устройство синхронизации и фазирования
Возможности факсимильных аппаратов зависят от их модификации. Многие факсимильные аппараты совместимы с ПК. Современные факсмодемы имеют в своем составе все составные части факсимильных аппаратов за исключением сканирующего и воспроизводящего устройств. Они «умеют» связываться с обыкновенными факсами, при этом принимаемая информация о передаваемом изображении выдается на компьютер, где протоколом передачи факсимильных сообщений преобразуется в один из распространенных графических форматов. В дальнейшем полученный таким образом документ можно отредактировать, вывести на принтер или передать другому корреспонденту, имеющему факс или ПК с факс-модемом. Большинство современных факсимильных аппаратов могут содержать в памяти в зависимости от модификации от 10 до 500 стандартных страниц формата А4 с информацией или голосовые сообщения продолжительностью порядка 10-15 минут (функция голосовой почты).
