Системы и виды освещения

2,4,10,11,12,14,18]

При освещении производственных помещений используют:

• 1) естественное освещение, создаваемое прямыми солнечными лучами и рассеянным светом небосвода;
• 2) искусственное освещение, создаваемое электрическими источниками света, может быть двух видов — общее и комбинированное;
• 3) совмещенное освещение, при котором недостаточное по нормам естественное освещение дополняют искусственным;
• 4) конструктивно естественное освещение, которое подразделяют на боковое (одно- и двухстороннее) и верхнее (через аэрационные фонари или проемы в кровле и перекрытиях).

Различают общее равномерное освещение (световой поток распределяется равномерно по всей площади без учета расположения рабочих мест) и общее локализованное освещение (с учетом расположения рабочих мест).

При выполнении точных зрительных работ в местах, где оборудование создает глубокие, резкие тени или рабочие поверхности расположены вертикально, наряду с общим освещением применяют местное. Применение одного местного освещения внутри производственных помещений не допускается, поскольку образуются резкие тени, зрение быстро утомляется, и создается опасность производственного травматизма.

Искусственное освещение по функциональному назначению подразделяют на рабочее, аварийное и специальное, которое может быть охранным, дежурным, эвакуационным, эритемным, бактерицидным и др.

Рабочее освещение предназначено для обеспечения нормального выполнения производственного процесса.

Аварийное освещение устанавливают для продолжения работы в тех случаях, если происходит внезапное отключение рабочего освещения Минимальная освещенность рабочих поверхностей при аварийном освещении должна составлять 5 % нормируемой освещенности рабочего освещения, но не менее 2 лк.

Эвакуационное освещение предназначено для обеспечения эвакуации людей из производственного помещения при авариях и отключении рабочего освещения; организуется в местах, опасных для прохода людей: на лестничных клетках, вдоль основных проходов производственных помещений, в которых работают более 50 человек. Минимальная освещенность при эвакуационном освещении должна быть не менее 0,5 лк.

Охранное освещение организуют вдоль границ территорий, охраняемых специальным персоналом. Наименьшая освещенность в ночное время — 0,5 лк.

Сигнальное освещение применяют для фиксации границ опасных зон опасности либо безопасного пути эвакуации.

К производственному освещению относят бактерицидное и эритемное облучение помещений. Бактерицидное облучение (освещение) создается для обеззараживания воздуха, питьевой воды, продуктов питания. Наибольшей бактерицидной способностью обладают ультрафиолетовые лучи с длиной волны: X = 0,254-0,257 мкм.

Эритемное облучение создается в производственных помещениях, где недостаточно солнечного света (северные районы, подземные сооружения).

На рис. 2.1 приведена схема классификации освещения. По виду используемой энергии освещение делится на естественное, искусственное и совмещенное. Естественное освещение классифицируют на боковое, верхнее и комбинированное; в свою очередь, искусственное освещение по назначению — на эвакуационное, рабочее, охранное, дежурное и аварийное [18].

Для нормирования и стандартизации на предприятиях уровня освещенности в гигиенической практике используют КЕО (е) — коэффициент естественной освещенности, величина которого напрямую зависит от характера работ: чем больше требуемая точность выполнения операций, тем, соответственно, и выше значение КЕО.

КЕО — отношение естественной освещенности, создаваемой в некоторой точке заданной плоскости внутри помещения светом неба (непосредственным или после отражения), Е_внут_Р к одновременному значению наружной горизонтальной освещенности, создаваемой светом полностью открытого небосвода, ?наруж (В %) [4].

Классификация освещения

Совмещенное

По виду используемой энергии

Естественное

Искусственное

Верхнее

Боковое

(через окна) (световые фонари)

Комбинированное (боковое и верхнее)

Эваку-

По назначению

Одностороннее Двухстороннее

Рабочее

Охран-

Дежур- Ава-

Рис. 2.1. Классификация освещения

Освещение помещения светом небосвода может быть прямым и отраженным и называется естественным освещением. Естественное освещение может быть верхним и боковым

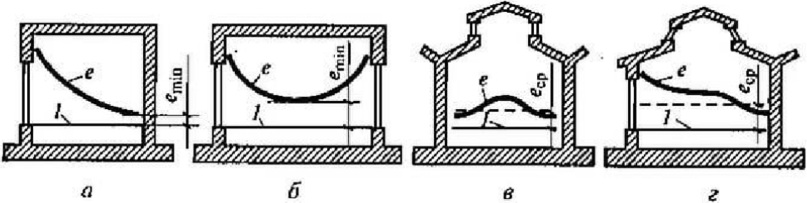

Верхнее естественное освещение — естественное освещение помещения через фонари, световые проемы в стенах в местах перепада высот здания. На рис. 2.2 приведены схемы распределения коэффициента естественной освещенности е по разрезу помещения [4, 7, 10-12, 15].

Рис. 2.2. Схемы распределения коэффициента естественной освещенности е по разрезу помещения: а — одностороннее боковое;

б — двухстороннее боковое; в — верхнее; г — комбинированное;

I — уровень рабочей плоскости; е„„„ и е_ср — минимальное и среднее значение коэффициента естественной освещенности (КЕО)

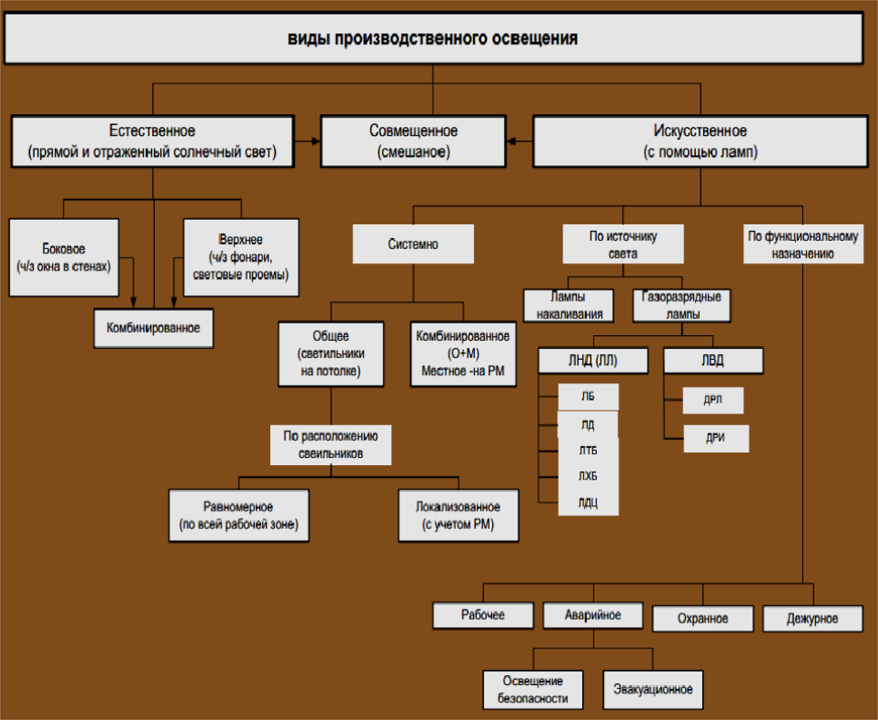

Виды производственного освещения показаны на рис. 2.3. Они делятся как по источнику света, так и по функциональному назначению, расположению источников света и распределению светового потока.

Рис. 2.3. Классификация производственного освещения

На рис. 2.4. приведена схема размещения источников света, которые классифицируются как общее, локализованное и местное.

Совмещенное освещение — освещение, при котором недостаточное по нормам естественное освещение дополняется искусственным. Эвакуационное освещение — освещение для эвакуации людей из помещения при аварийном отключении нормального освещения.

Комбинированное освещение — освещение, при котором к общему освещению добавляется местное. Местное освещение — освещение, дополнительное к общему, создаваемое светильниками, концентрирующими световой поток непосредственно на рабочих местах.

А. Общее

Рис. 2.4. Схема размещения источников света

Нормируемые значения освещенности приводятся в точках ее минимального значения на рабочей поверхности внутри помещений для разрядных источников света, кроме оговоренных случаев; для наружного освещения — для любых источников света [15].

Авторы: Рысин Ю.С., Яблочников С.Л., Курбатов В.А.
